這期貝朗機械知識指南教大家一些鋁及鋁合金表面處理方法，搞機械的金粉們，一起漲點姿勢吧！

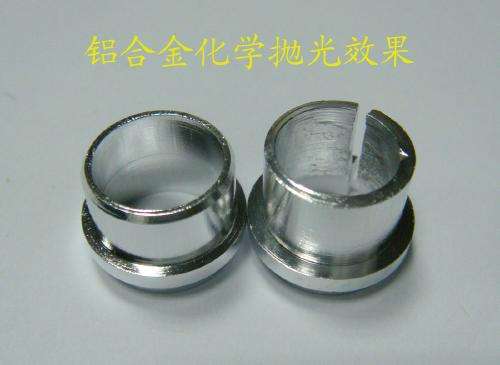

[方法1]
脫脂處理。用脫脂棉沾濕溶劑進行擦拭，除去油污后，再以清潔的棉布擦拭幾次即可。常用溶劑為：三氯乙烯、醋酸乙酯、丙酮、丁酮和汽油等。
[方法2]
脫脂后于下述溶液中化學處理：
濃硫酸　 27.3　　重鉻酸鉀　 7.5　　水 　65.2　
在60-65°C 浸漬10-30min 后取出用水沖洗，晾干或在80°C 以下烘干；或者在下述溶液中洗后再晾干：
磷酸　 10　　正丁醇　 3　　　水 　20　　
此方法適用于酚醛-尼龍膠等，效果良好。
[方法3]
脫脂后于下述溶液中化學處理：
氟化氫銨　 3-3.5　　氧化鉻 　20-26　　磷酸鈉　 2-2.5 　濃硫酸　 50-60　硼酸　　 0.4-0.6　　水　 1000
在25-40°C 浸漬4.5-6min ，即進行水洗、干燥。本方法膠接強度較高，處理后4h 內膠接，適用于環氧膠和環氧-丁腈膠膠接。
[方法4]
脫脂后于下述溶液中化學處理：
磷酸 　7.5　　氧化鉻　 7.5　　酒精　 5.0 　　甲醛（36-38%） 80
在15-30°C 浸漬10-15min ，然后在60-80°C 下水洗、干燥。
[方法5]
脫脂后于下述溶液中進行陽極化處理：
濃硫酸　　 22g/l　　
在1-1.5A/dm2 的直流強度下浸漬10-15min ，再在飽和重鉻酸鉀溶液中，于95-100°C 下浸漬5-20min，然后水洗，干燥。
[方法6]
脫脂后于下述溶液中化學處理：
重鉻酸鉀　 66　　　硫酸（96%） 666　　水 　1000
在70°C 下浸漬10min ，然后水洗，干燥。
[方法7]
脫脂后于下述溶液中化學處理：
硝酸（d=1.41 ）　 3　　　氫氟酸（42%）　 1
在20°C 下浸漬3s ，即用冷水沖冼，再在65°C 下用熱水洗滌，蒸餾水沖洗，干燥。此法適宜于含銅較高的鑄造鋁合金。
[方法8]
噴砂或打磨后，在下述溶液中陽極化：
氧化鉻　　 100　　硫酸　 0.2　　氯化鈉　 0.2
在40°C 下于10min 內將電壓從0 V升至10V ，保持20min ，再在5min 內從10V 升至50V ，保持5min，然后水洗，700C 下干燥。注意：游離氧化鉻濃度不得超過30-35g/l 。
[方法9]
脫脂后于下述溶液中化學處理：
硅酸鈉 　10　　　非離子去垢劑 0.1
在65°C 下浸漬5min ，然后在65°C 以下水洗，再用蒸餾水洗滌和干燥。適用于鋁箔的膠接。
[方法10]
脫脂后在下述溶液中化學處理：
氟化鈉　 1　　濃硝酸　 15　　水　 84
在室溫下浸漬1min ，水洗后再在下述溶液中處理：
濃硫酸　　 30　　　重鉻酸鈉　 7.5　　水　　 62.5
在室溫下浸漬1min ，水洗，干燥。
    貝朗10年專業研發產銷線材成型機，擁有超強專業的技術團隊。想了解更多關于機械的知識，可點擊進入東莞貝朗自動化設備有限公司
