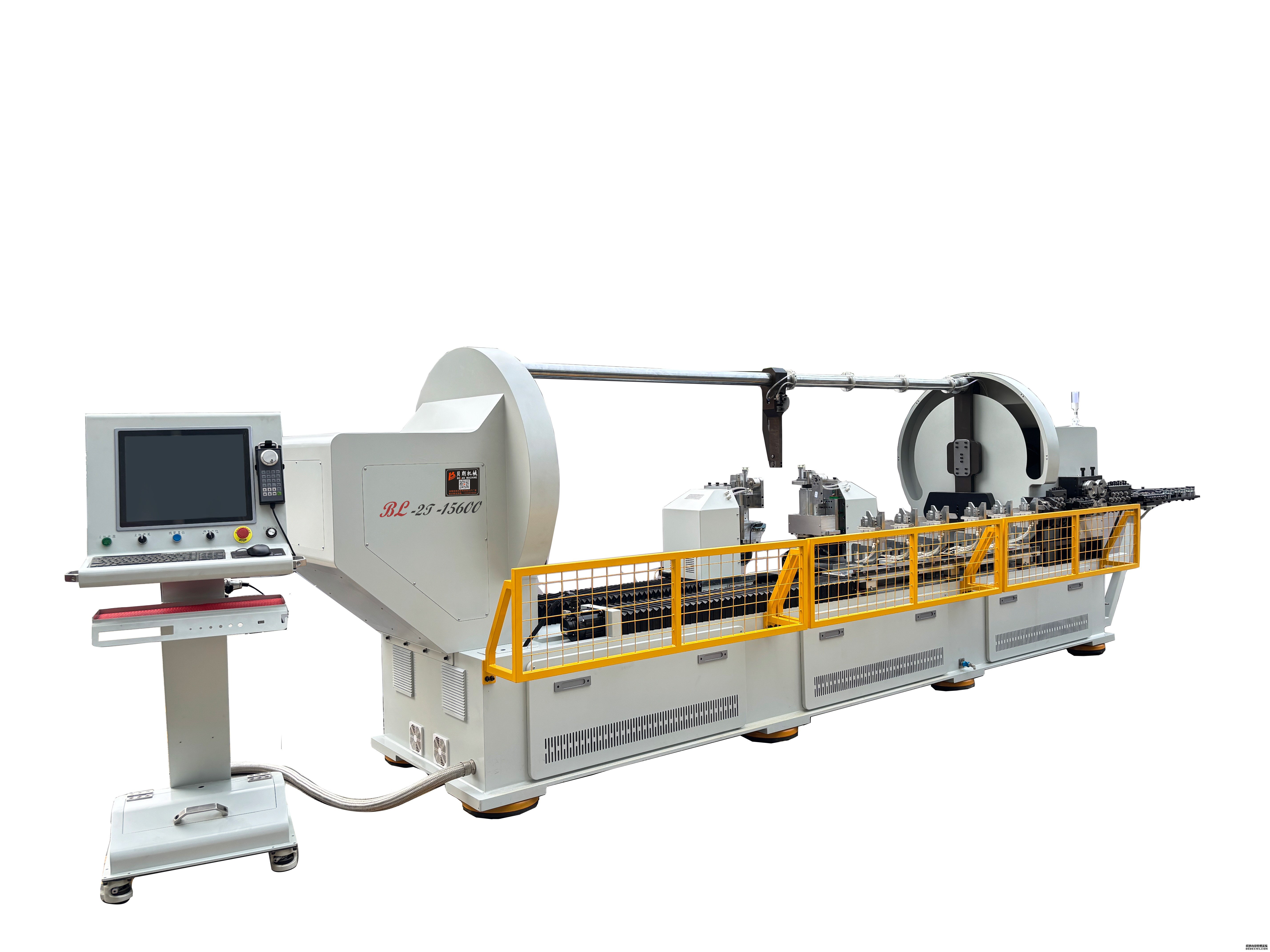

貝朗雙頭線材折彎機BL-2T-15600（億圖）
型號項目 BL-2T-15600 生產線徑（硬料） 3.0-4.5mm 生產線徑（軟料） 3.0-6.0mm 生產鋼絲長度 2000mm以內 單/雙頭折彎最短中間距 80/120mm 控制軸數 15軸 伺服總功率 26.9KW 送線伺服 2.7KW 夾線平移
|
型號項目 |
BL-2T-15600 |
|
生產線徑（硬料） |
3.0-4.5mm |
|
生產線徑（軟料） |
3.0-6.0mm |
|
生產鋼絲長度 |
2000mm以內 |
|
單/雙頭折彎最短中間距 |
80/120mm |
|
控制軸數 |
15軸 |
|
伺服總功率 |
26.9KW |
|
送線伺服 |
2.7KW |
|
夾線平移 |
2.0KW |
|
旋轉小臂 |
1.3KW*2 |
|
旋轉大臂 |
2.7KW剎車*2 |
|
扭頭左右 |
3.0KW*2 |
|
扭頭左右升降 |
1.0KW*2 |
|
左/右扭頭內轉 |
1.3KW*2 |
|
左/右扭頭外轉 |
1.3KW*2 |
|
切刀功率 |
1.0KW |
|
主機重量 |
5000KG |
|
全自動送線架承重 |
1000KG |
|
機器尺寸（長寬高） |
6600*1600*2200mm |
|
工作電壓 |
三相380V（±20V） |
|
主要部件 |
品牌 |
產地 |
|
伺服電機 |
安川 |
日本 |
|
減速機 |
臺誠 |
中國/臺灣 |
|
軸承 |
NSK/IKO |
日本 |
|
軸承 |
FAG |
德國 |
|
電腦系統 |
億圖 |
中國/臺灣 |
|
開關電源 |
明緯 |
中國/臺灣 |
|
斷路器 |
施耐德 |
法國 |
|
交流接觸器 |
施耐德 |
法國 |
|
變頻器 |
匯川 |
深圳 |
|
直線導軌 |
上銀 |
中國/臺灣 |
|
絲桿 |
上銀 |
中國/臺灣 |
1、采用電腦控制系統和進口伺服電機。
2、設備采用履帶送料,代替傳統送線輪,更換線徑時,無需更換送線輪。
3、履帶送料,具備自動對中功能,不受材料厚度影響,直接使用;同時安裝編碼輪控制,送料精度高于傳統送線輪。
4、采用意大利定制進口同步帶,耐磨損,更換方便。
5、電腦為中文、英文(可選)界面,操作簡單,定位準確,所有電機可同步或單獨運行。
6、當無線、斷線、繞線時有自動停機報警功能,增加設備的安全性能(設備采用立式線架)。
7、可根據產品需求增加沖壓、倒角、切槽、鋸切。
8、該設備是專門針對銅、鋁排自動折彎成型的一款設備,適用于生產:新能源汽車銅鋁排、母排、配電箱銅鋁排、
漆包線、包束線、裸排、電池排、動力電池模組等行業。
